PSU LED TV

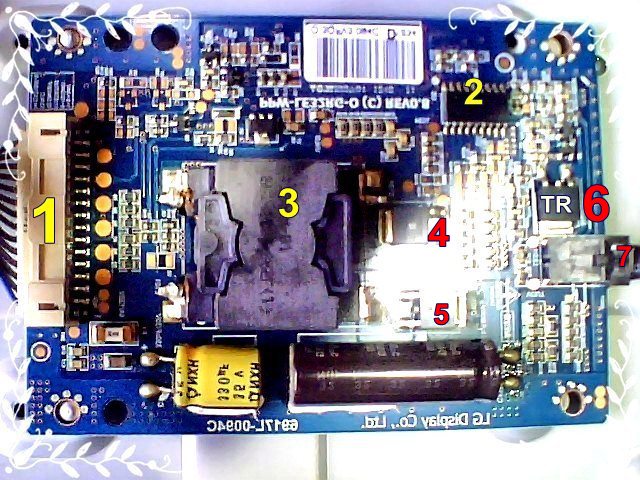

Bagian bagian suply tegangan LED  TV Backlight

1.   Conector yang berisi  tegangan  24 Volt , Gnd, On/of ,adjustmen.

2. IC. oscilator ,pengatur adjustmen dan on/of

3. Lilitan untuk step up (penaik tegangan  dari 24 volt ke    tegangan

      yang dibutuhkan LED

4. Transistor jenis mosfed untuk swithing

5. Dioda penyearah

6. Transistor switch  jenis NPN

7. Conector kabel ke lampu LED.



                 Daftar istilah

·         -Adjustmen ., fungsi pengaturan

·         Step up ., menaikkan tegangan

·         Switching ,.  menghubungkan dan memutuskan terus

·          menerus

CARA KERJA

Tegangan 24 volt DC di switching dengan menggunakan

lilitan ,TR , IC OSC  menjadi AC dan disearahkan lagi

akan diperoleh tegangan yang dibutuhkan LED

misalkan  TV LED 32 INCH   36 LED ×  3 VOLT  = 108 VOLT.
